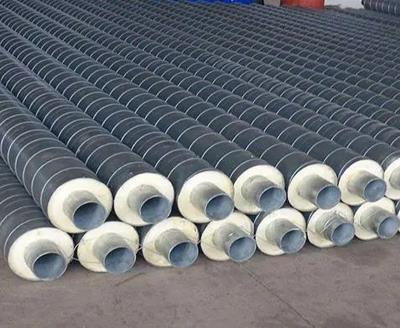

聚氨酯保溫管是一種由工作鋼管、聚氨酯硬質泡沫保溫層和高密度聚乙烯外護管組成的預制直埋保溫管，廣泛應用于集中供熱、制冷、石油化工等領域的介質輸送。其核心優勢在于保溫性能好、熱損失小、施工便捷且使用壽命長。本文介紹聚氨酯保溫管的基本結構及主要生產工藝。

基本結構

聚氨酯保溫管采用“管中管”結構，從內到外分為三層：第一層為工作鋼管，負責輸送蒸汽、熱水或其他介質，材質通常為無縫鋼管或螺旋焊管，規格根據工程設計要求確定。鋼管外表面需進行拋丸除銹處理，達到Sa2.5級清潔度，以增強與保溫層的粘結力。第二層為聚氨酯硬質泡沫保溫層，由異氰酸酯和組合聚醚在高壓混合后注入鋼管與外護管之間的環形空腔中發泡成型。該層具有閉孔率高達90%以上、導熱系數低（0.015-0.033 W/(m·K)）、抗壓強度高的特點。第三層為高密度聚乙烯外護管，起到防水、防腐和抵抗外部機械損傷的作用。外護管通常為黑色或黃色，厚度根據管徑和埋深設計，具有良好的抗沖擊性和耐環境應力開裂性。三層結構通過整體發泡工藝緊密結合成一個整體，任何兩層之間不應出現空隙或剝離。

生產工藝流程

聚氨酯保溫管的生產分為鋼管預處理、外護管擠出或套接、穿管組裝、發泡澆注及后處理等步驟。

第一步，鋼管預處理。將工作鋼管按定尺長度切割，兩端倒角，清除內外毛刺。然后進行拋丸除銹，去除氧化皮和油污，達到規定的錨紋深度和清潔度。除銹后應在4小時內進行下一步工序，防止二次生銹。

第二步，外護管制備。外護管有兩種生產方式：一種是通過塑料擠出機直接擠出成型，連續生產出一定直徑和壁厚的聚乙烯管材，然后按需切斷；另一種是采用已預制好的聚乙烯管（如直埋管外護管）。外護管內壁需進行電暈處理或表面拉毛，以增強與聚氨酯泡沫的粘結力。

第三步，穿管組裝。將預處理好的工作鋼管通過穿管機或人工吊裝的方式，置入外護管內部，并利用定位支架（一般為塑料或尼龍材質）使鋼管與外護管保持同心。支架沿管長方向間隔布置，確保保溫層厚度均勻。鋼管兩端需安裝堵塞或法蘭，防止發泡時泡沫溢出。

第四步，發泡澆注。將組合聚醚和異氰酸酯兩種原料按一定比例（通常為1:1至1:1.2）經高壓發泡機混合，通過注料槍注入鋼管與外護管之間的空腔。原料發生化學反應，迅速發泡并充滿整個環形空間，固化后形成硬質泡沫。注料方式包括一端注料和中間注料，根據管長和管徑選擇。發泡過程中需控制環境溫度（15-25℃為宜）和原料溫度，避免出現氣泡、空洞或密度不均。

第五步，后處理。發泡完成后，待泡沫充分固化（通常需放置24小時以上），切除兩端多余泡沫，清理端口，并在管端安裝防水帽或熱收縮套，防止運輸和儲存過程中進水。最后進行外觀檢查、尺寸測量和抽樣檢測（如密度、壓縮強度、導熱系數等），合格后入庫。

關鍵質量控制點

聚氨酯保溫管的質量主要取決于三個界面：鋼管與泡沫的粘結強度、泡沫自身閉孔率及密度、外護管與泡沫的剝離強度。生產中應嚴格控制：除銹等級必須達標，否則泡沫易剝離；原料配比誤差不應超過±0.5%，否則泡沫性能波動；發泡壓力和時間需通過小樣試驗確定，避免泡沫出現空洞。此外，外護管的環剛度應滿足埋地深度要求，通常不低于4kN/m2。

常見規格與用途

聚氨酯保溫管公稱直徑從DN20到DN1400不等，輸送介質溫度范圍一般為-50℃至140℃（高溫型可采用耐溫聚氨酯或復合保溫結構）。集中供熱一次管網常用DN200-DN1200，二次管網常用DN50-DN300。制冷管道（如冰水）則要求更低的導熱系數和更高的抗水汽滲透性能。

行業標準

國內聚氨酯保溫管執行標準為GB/T 29047-2021《高密度聚乙烯外護管硬質聚氨酯泡沫塑料預制直埋保溫管及管件》，歐洲常用EN 253標準。選購時應確認產品是否通過型式檢驗，包括泡沫密度（通常≥60kg/m3）、導熱系數、壓縮強度（≥0.3MPa）以及高溫條件下的長期性能。
