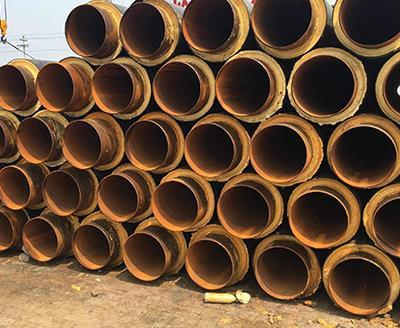

聚氨酯發泡管在生產和使用過程中可能出現的質量缺陷包括泡沫空洞、脫粘、收縮、泡孔粗大、脆化等，這些缺陷會影響保溫效果和管道壽命。本文梳理常見缺陷的表現、成因及預防措施，幫助生產企業提升產品合格率。

缺陷一：泡沫空洞或局部未充滿

表現：切開管端或X射線檢查發現泡沫內部有明顯空洞，嚴重時鋼管與外護管間有空隙。成因：注料量不足；原料溫度過低導致流動性差；發泡時排氣不暢，氣體憋壓阻礙泡沫擴展；注料口位置不當，長管一端注料無法到達另一端。預防措施：按空腔體積的1.1-1.2倍計算注料量；確保原料溫度≥20℃；在管端或中間設置足夠排氣孔；長管采用中間注料或兩端對注。檢測方法：生產后輕敲外護管，聲音沉悶表示填充密實，清脆可能空洞。

缺陷二：泡沫與鋼管脫粘

表現：泡沫內壁與鋼管表面分離，用手按壓泡沫可感覺到間隙。成因：鋼管表面除銹等級不足（低于Sa2）、有油污或灰塵；鋼管潮濕；發泡時鋼管溫度過低（<10℃）或過高（>50℃）；原料配方中粘結力不足。預防：采用拋丸除銹至Sa2.5級，錨紋深度50-100μm；除銹后2小時內完成發泡；鋼管預熱至20-30℃；選用含增粘組分的組合聚醚。檢測：用小錘敲擊鋼管端部外露處，聽聲音判斷粘結情況；或定期做剝離試驗（GB/T 29047要求粘結強度≥0.15MPa）。

缺陷三：泡沫收縮

表現：泡沫從鋼管或外護管表面脫離，形成縫隙，端面泡沫內凹。成因：泡沫密度過低（<50kg/m3）；發泡劑選用不當，冷凝后體積縮?。辉现卸嘣剂u值偏高導致交聯不足；環境溫度驟降。預防：保證泡沫密度≥55kg/m3（設計密度60-80kg/m3）；使用低導熱、高沸點發泡劑；檢查配方中催化劑和交聯劑比例；熟化期間保持環境溫度20℃以上。補救：輕微收縮可注入低粘度聚氨酯填充，嚴重收縮需報廢。

缺陷四：泡孔粗大或泡孔不均

表現：泡沫內部泡孔直徑>1mm，或出現明顯分層。成因：勻泡劑用量不足或失效；混合頭轉速過低，混合不均；原料中水分過高導致CO?氣泡合并；排氣過快使泡沫劇烈沸騰。預防：按廠家推薦比例添加硅油勻泡劑；保證混合頭轉速≥6000rpm；控制原料水分≤0.1%；調節排氣孔大小，維持適當內壓。泡孔粗大會降低壓縮強度和閉孔率，增加導熱系數。

缺陷五：泡沫脆化（粉化）

表現：泡沫硬度高但韌性差，用手一捏即碎成粉末。成因：異氰酸酯比例過高（配方失衡）；溫度過高導致泡沫過度交聯；原料中阻燃劑添加過量（某些阻燃劑會破壞泡沫結構）。預防：嚴格控制A/B料配比，每班校驗計量泵；避免發泡溫度超過35℃；減少或選擇合適阻燃劑。脆化泡沫在管道運行中易因振動而碎裂，應整根報廢。

缺陷六：外護管鼓包或變形

表現：聚乙烯外護管局部凸起，甚至開裂。成因：發泡時壓力過大，排氣不暢；外護管壁厚不足或環剛度不夠；泡沫膨脹過快。預防：合理設置排氣孔數量和直徑（通常每米2-3個Φ6mm孔）；選用環剛度≥4kN/m2的外護管；控制發泡反應速度（調整催化劑用量）。鼓包管需切除后重新發泡或降級使用。

缺陷七：泡沫燃燒或焦化

表現：端面泡沫顏色變深甚至黑色，有焦味。成因：原料溫度過高（>30℃）；注料量過大導致內部蓄熱；催化劑過量，反應劇烈放熱。預防：控制原料溫度上限；根據管徑調整注料量，大管徑可適當減少過量系數；使用延遲催化劑或降低環境溫度。焦化泡沫強度嚴重下降，必須報廢。

生產過程控制

為減少缺陷，企業應建立首件檢驗制度：每天開機后第一根管發泡后做端面檢查和密度測試。過程巡檢：每20根管抽檢一次，記錄泡沫外觀和壓縮強度。定期（每月）校準發泡機流量計、溫度傳感器。原料每批到貨后進行小樣發泡試驗，驗證性能。

缺陷處置

對于輕微缺陷（如局部小空洞、端面收縮≤5mm），可進行修補：注入聚氨酯發泡料或用聚氨酯填縫劑填充。嚴重缺陷（脫粘長度超過管長10%、大面積空洞、泡沫粉化）應判為不合格品，不可用于工程。修補后的管需重新檢驗并記錄。
