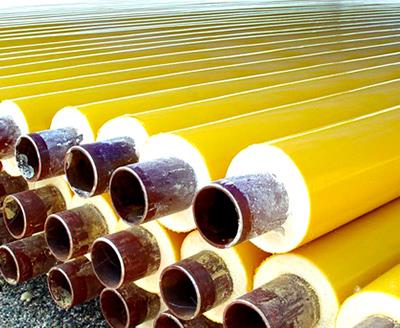

外護管（高密度聚乙烯層）是聚氨酯保溫管的機械防護和防水屏障，而現場接頭（熱收縮帶或電熔焊）則是管網的薄弱環節。外護管與接頭的檢測側重于外觀尺寸、焊縫強度、耐環境應力開裂以及接頭密封性，直接關系到管網的整體可靠性和使用壽命，是施工驗收和長期運行維護的重點監測項目。

外護管出廠檢測包括壁厚、橢圓度和表面質量。使用超聲波測厚儀或卡尺，沿管材圓周均勻測量4個點，壁厚偏差應控制在公稱厚度的-5%~+10%之間（如公稱5 mm，則≥4.75 mm）。橢圓度通過測量外徑最大值與最小值之差，除以公稱外徑，應≤1.5%。表面需無氣泡、裂紋、凹坑，用放大鏡檢查。對于外護管的長期性能，需做耐環境應力開裂試驗（ESCR），按GB/T 1842，取10個試樣浸入50℃的10%壬基酚聚氧乙烯醚溶液中，測量斷裂時間，要求F50≥500小時。

接頭檢測分為熱收縮帶接頭和電熔套筒接頭。熱收縮帶安裝后需檢查搭接寬度（≥80 mm）和收縮緊密程度，用火花檢漏儀在25 kV電壓下掃查整個接頭區域，無擊穿為合格。電熔接頭則需監測焊接過程中的電流、時間參數，并做剝離試驗：在接頭處截取寬度25 mm的環向條帶，用拉力機以50 mm/min速率剝離，記錄剝離強度，要求≥150 N/25mm。密封性檢測采用氣壓法：將接頭兩端封堵，充入0.02 MPa壓縮空氣，穩壓15分鐘，壓力降≤5%為密封合格。

現場取樣需覆蓋不同施工班組和焊接設備，每100個接頭隨機抽取2個進行破壞性檢測，其余做非破壞性檢漏。報告應記錄每處接頭的編號、施工日期、環境溫濕度、檢測結果及影像資料。質量控制要求：火花檢漏儀需定期用標準電壓表校準；剝離試驗機需校驗力值精度。檢測人員需持有聚乙烯焊接操作資格及無損檢測證書。

外護管與接頭檢測常被忽視，但實際工程中約70%的事故源于接頭失效或外護管劃傷。因此，檢測報告需提出明確的維護建議，如對劃痕進行補塑處理、對接頭防腐層增加厚度等。隨著智能檢測技術的發展，分布式光纖測溫已開始用于在線監測接頭保溫層受潮情況，未來將與傳統檢測手段結合，形成完整的聚氨酯保溫管全生命周期健康評價體系。
